AIR KNIFE , AIR BLADE
ม่านลม มีดลม



หลักการทำงานของ AIR KNIFE (AIR BLADE) ที่ทำให้ได้ประสิทธิภาพในการเป่าลมมากที่สุด

ลมออกจากปลายAIR KNIFE(ลมสีน้ำเงิน) ได้มาจากลมอัดจากเครื่องอัดลมAir Compressor ใส่เข้าไปที่ทางเข้าAIR KNIFE แล้วถูกรีดออกทางปลายของAIR KNIFEจึงทำให้ได้ลมที่มีความเร็วสูงทำให้สามารถดึงเอาลมด้านข้างของAIR KNIFE(ลมสีฟ้า) มาด้วย ทำให้ได้ปริมาณลมเพิ่มมากขึ้น จึงได้ลมที่มีประสิทธิภาพในการนำมาใช้งาน อีกทั้งยังสามารถประหยัดลมได้มาก และยังควบคุมเสียงให้อยู่ในเกณฑ์ตามมาตรฐานความปลอดภัยOSHAได้เป็นอย่างดี

ม่านลมหรือมีดลมที่ได้จากAIR KNIFE จะมีลักษณะเป็นแผ่นลมบางๆยาวตามขนาดกว้างของAIR KNIFE ทำให้ได้ลมเป่าที่มีประสิทธิภาพสูงในการเป่า ได้ลมเป่าที่สม่ำเสมอตลอดหน้ากว้างของAIR KNIFE และเสียงไม่ดังเกินมาตรฐานOSHA ซึ่งจะประหยัดลมมากกว่าAIR KNIFE แบบที่เอาAIR NOZZLE มาเรียงต่อกัน เราใช้ประโยชน์จากลมที่ได้AIR KNIFE เพื่อเป่าลมทำความสะอาด เป่าลมไล่หยดน้ำ เป่าลมลดความร้อน เป่าลมreject ให้กับชิ้นงานผลิตภัณฑ์ที่อยู่บนสายพานลำเลียงconveyor

AIR KNIFE for AIR COMPRESSOR

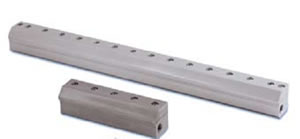

Air Knife

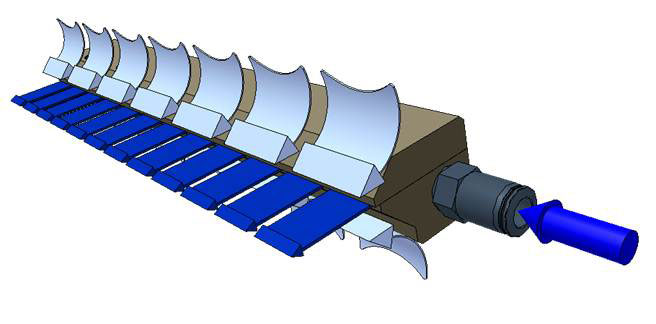

Air Knife Flow Direction

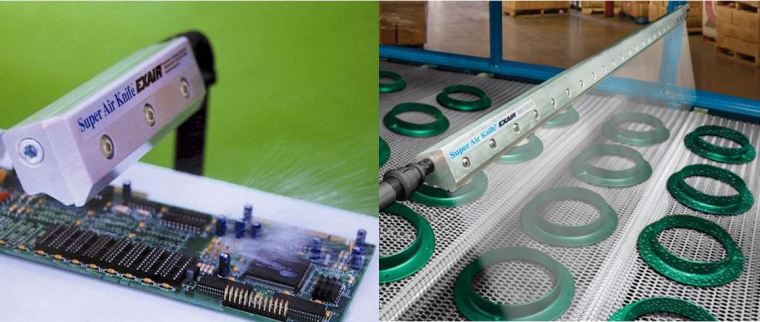

Super Air Knife

Quiet, hard-hitting curtain of air for blowoff,cleaning drying and cooling.
เพื่อประสิทธิภาพในการเป่าลมสูงสุด ประหยัดลมมากที่สุด



ประโยชน์หลักของAIR KNIFE for AIR COMPRESSOR

  • ลดการใช้พลังงานลมจากเครื่องอัดลมทำให้ประหยัดค่าไฟฟ้า
  • ลดเสียงดังที่เกิดจากลมทำให้ปลอดภัยต่อสุขภาพผู้ใช้งาน
  • ได้ม่านลมที่สม่ำเสมอเป็นแผ่นลม
  • เป่าไล่หยดน้ำได้อย่างมีประสิทธิภาพ
  • เป่าทำความสะอาดชิ้นงานได้อย่างดี
  • ได้ลมเป่าที่แห้งสนิทเหมาะกับไลน์การผลิตที่ต้องการเลี่ยงความชื้น
  • ประหยัดพื้นที่ติดตั้ง สามารถติดที่พื้นที่แคบได้ง่าย



OSHA safety Standard

มาตรฐานOSHA คือ มาตรฐานในการทำงานตามคณะกรรมการบริหารงานความปลอดภัยและสุขภาพอนามัย การประกอบวิชาชีพของสหรัฐอเมริกา

  • Surprisingly Quiet!-Only 69 dBA
  • Reduced Air Consumption
  • Uniform AirFlow
  • 40:1 Air Amplification
  • No moving parts maintenance free
  • Easy to install
  • Stainless steel screws in all models
  • Stock Length 108"(2743mm)
  • High Heat Resistance to 427°C



Airflow Length

SUPER AIRKNIFE

STANDARD AIRKNIFE

FULL-FLOW AIRKNIFE

Air Consumption
@60PSI(4bar)
Air Consumption
@60PSI(4bar)
Air Consumption
@60PSI(4bar)
SCFM SLPM SCFM SLPM SCFM SLPM
3"(76mm) 6.9 195 8.1 228 7.2 204
6"(152mm) 13.8 390 16.2 456 14.4 408
9"(229mm) 20.7 585 24.3 684 21.6 612
12"(305mm) 27.6 780 32.4 912 28.8 816
18"(457mm) 41.4 1170 48.6 1368 43.2 1224
24"(610mm) 55.2 1560 64.8 1824 57.6 1632
30"(762mm) 69 1950 81 2280 72 2040
36"(914mm) 82.8 2340 97.2 2736 86.4 2448
42"(1067mm) 96.6 2730 113.4 3192
48"(1219mm) 110.4 3120 129.6 3648
54"(1372mm) 124.2 3510
60"(1524mm) 138 3900
72"(1829mm) 165.6 4680
84"(2134mm) 193.2 5460
96"(2438mm) 220.8 6240
108"(2743mm) 248.4 7020

HOW TO SELECT AIRKNIFE?
การเลือกใช้AIR KNIFE ในแต่ละรุ่น

SUPER AIR KNIFE

  • เป็นตัวเลือกที่ดีที่สุดในทุกการใช้งาน
  • ค่าใช้จ่ายในการทำงานต่ำที่สุด
  • ได้ประสิทธิภาพสูงที่สุด
  • เงียบที่สุดเพียง 69เดซิเบล ที่แรงดันลม5.5บาร์(80psi)
  • ได้กำลังลมมากขึ้นถึง40เท่า
  • ทางจ่ายลมเข้ามีทั้งด้านข้างและด้านหลัง
  • ความกว้างลมเท่ากับความกว้างของ Air Knife
  • Best choice for all applications
  • Lowest operating cost
  • Highest efficiency(save more air)
  • Quietest 69dBA at 5.5bar(80psi)
  • 40 : 1 air amplification ratio
  • Compressed air inlets on each end and the bottom
  • Airflow length and overall length are the same



STANDARD AIR KNIFE

  • เป็นทางเลือกที่ดี ราคาต่ำกว่าSuper Air Knife
  • ค่าการใช้พลังงานลมสูงสุด
  • ได้ความเร็วลมที่ดี
  • ค่าdBAดังกว่าSuper Air Knife
  • ทางเข้าลมอยู่ด้านข้าง
  • ความกว้างลมสั้นกว่าตัวStandard Air Knife
  • Good choice ,lower purchase price
  • Highest operating cost of the three
  • Good velocity
  • Higher dBA rating
  • Compressed air inlets on each end
  • Overall length is 1" (25mm) longer than the airflow length



FULL-FLOW AIR KNIFE

  • ราคาถูกที่สุด
  • ค่าการใช้พลังงานลมสูงกว่าSuper Air Knife
  • ขนาดเล็กที่สุด
  • ความกว้างลมเท่ากับความกว้างของ Air Knife
  • Good choice , lowest purchase price
  • Higher operating cost than the Super Air Knife
  • Smallest size
  • Airflow length and overall length are the same

AIR KNIFE COMPARE 3 TYPE
การเปรียบเทียบAIR KNIFEทั้ง3แบบ


Air Consumption
Velocity
Force per inch (25mm)
Sound Level
Amp.
SCFM
SLPM
FPM
M/S
Ozs
Gram
dBA
RATIO
6" Super Air Knife
17.4
492
11800
57.9
2.5
71
69
40:1
6" Standard Air Knife
20.4
577
11000
55.9
2.7
77
83
30:1
6" Full-Flow Air Knife
18.6
526
10000
50.8
2.3
65
80
30:1
Velocity and force measured at 6" from target. Sound level measured at 3'
All measurements taken at 80 PSIG (5.5 BAR)
มีวัสดุให้เลือกใช้งานหลายแบบ ได้แก่ อลูมิเนียม , สแตนเลส303 , สแตนเลส316 , PVDF



Application การใช้งานของAir Knife

  • เป่าชิ้นงานให้แห้งหลังจากการล้าง
  • ทำความสะอาดแผ่นเหล็ก Strip mill
  • ทำความสะอาดสายพาน
  • เป่าให้ชิ้นงานเย็นลง
  • เป่าชิ้นงานให้แห้งและสะอาด
  • เป่าชิ้นงานก่อนกระบวนการพ่นสี
  • เป่าไล่เศษที่เกิดจากกระบวนการผลิต



AIR KNIFE APPLICATION VIDEO









การเลือกใช้ระบบAir Knife ที่ใช้ Blower กับ Air Compressor โดยAir knife ทั้ง2ระบบจะมีการออกแบบที่แตกต่างกัน โดยแต่ละระบบจะมีจุดเด่นและข้อจำกัดแตกต่างกันไป ควรจะเลือกระบบAir Knife ให้ตรงกับจุดประสงค์การใช้งานเป็นหลัก

เปรียบเทียบจุดเด่นของAir Knifeทั้ง2ระบบ ไว้ดังนี้

AIR KNIFE AIRCOMPRESSOR BLOWER
ประสิทธิภาพลมเป่า
ดีมาก ดี
ความสะอาดของลมเป่า
ดีมาก ดี
ความชื้นของลมเป่า
แห้ง ปานกลาง
การทำงานต่อเนื่อง
ต่อเนื่องตลอด ต้องพักเครื่อง
ความดังdBA
69dBA 80dBA
ราคาอุปกรณ์
ราคาสูง ราคาค่อนข้างสูง
การติดตั้ง
ง่าย ประหยัดพื้นที่ ต้องการพื้นที่มาก



AIR KNIFE for AIR BLOWER

AIR KNIFE FOR BLOWER มีแบ่งเป็น3แบบ คือ

  1. AIR KNIFE ที่ทำจากSTAINLESS
  2. AIR KNIFE ที่ทำจากALUMINIUM
  3. SPIDER AIR KNIFE



หลักการทำงานของAIR KNIFE for BLOWER

รีดลมจากลมของBlowerที่มีปริมาตรลมมากให้ถูกรีดออกที่ปลายช่องทางออกลมของAir Knife เพื่อนำมาใช้ในการเป่าแห้ง , เป่าให้ความร้อน , เป่าลดความร้อน



Stainless Air Knife for Blower

ข้อดีของ STAINLESS AIR KNIFE for BLOWER

  • ทำจากสแตนเลส เกรด304 หรือสามารถเลือกเป็น สแตนเลสเกรด316 เป็นเกรดในอุตสาหกรรมยา มีความแข็งแรง และทนทานต่อการกัดกร่อน
  • การออกแบบลักษณะพิเศษทำให้มีแรงเสียดทานอากาศต่ำ ลมเป่ามีความเสถียร
  • สามารถปรับขนาดช่องเป่าลมออกได้ให้เหมาะสมกับความต้องการตามการใช้งาน
  • ทนอุณหภูมิสูงสุดได้ 250องศาเซลเซียส ทนแรงดันสูงสุดได้ 5kgf/cm2
  • เหมาะกับอุตสาหกรรมอาหารและยา อิเล็กทรอนิกส์
  • สามารถใช้กับแก๊สที่มีความอันตรายได้

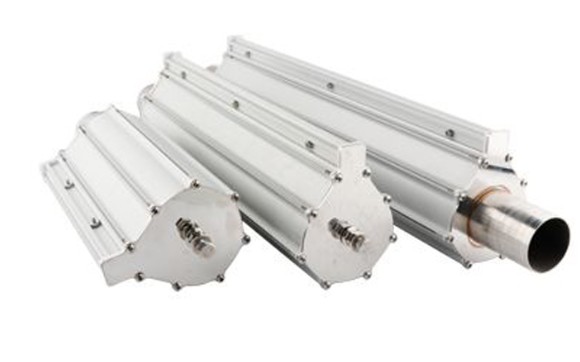

Aluminium Air Knife for Blower

ข้อดีของALUMINIUM AIR KNIFE FOR BLOWER

  • ทำจากวัสดุอลูมิเนียม
  • น้ำหนักเบา
  • ราคาประหยัด

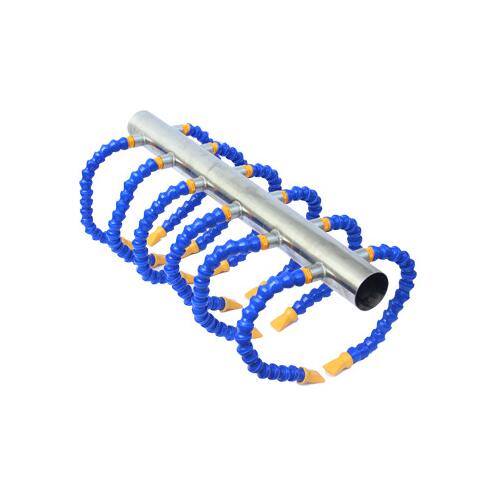

Spider Air Knife

ข้อดีของ SPIDER AIR KNIFE

  • มีความยืดหยุ่นในการใช้งานสูง
  • สามารถเป่าตามซอกลึกๆได้ดี
