CABINET COOLER, PANEL COOLER
อุปกรณ์ลดความร้อนในตู้ควบคุมไฟฟ้า



เป็นอุปกรณ์ที่ใช้ในลดความร้อนในตู้ควบคุมอุปกรณ์ไฟฟ้า(ตู้คอนโทรล) หลักการทำงานเหมือนกับ VORTEX TUBE แต่ถูกออกแบบ มาเพื่อให้ง่ายต่อการติดตั้งใช้งาน สามารถติดตั้งง่าย รวดเร็ว และเพิ่มการป้องกันฝุ่น ละอองน้ำ ละอองน้ำมัน ได้ถึงNEMA4(IP66) รวมถึงมีรุ่นNEMA4X(IP66) corrosion resistant(Available in 316SS) ป้องกันการกัดกร่อน ด้วยวัสดุสแตนเลส316 ไม่ต้องซ่อมบำรุง ทำให้ไม่ต้องกลัวเสีย หรือ หยุดทำงาน ในขณะที่ใช้งานอยู่ ปลอดภัยต่ออุปกรณ์ไฟฟ้า และเครื่องจักร ไม่ก่อให้เกิดความเสียหายในขณะทำงาน CABINET COOLER สามารถทำความเย็น โดยใช้หลักการแลกเปลี่ยนความร้อนของลม จากปั๊มลม(Air Compressor) เป็นการลงทุนกับอุปกรณ์ทำความเย็นที่สามารถใช้งานได้นาน

CABINET COOLER เหมาะกับงานอุตสาหกรรมแบบไหน

อุตสาหกรรมที่มีความเสี่ยงหรือมีความอันตรายสูง และไม่สามารถหยุดเพื่อซ่อมบำรุงได้บ่อยๆ
เช่น อุตสาหกรรมปิโตรเคมี

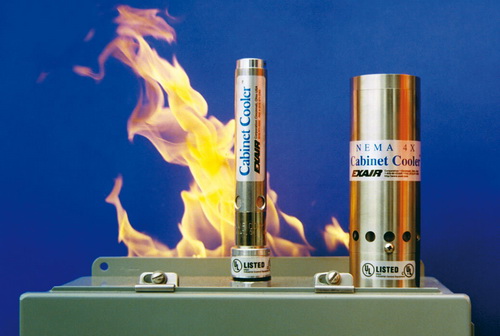

Cabinet Cooler Fire Protection

อุตสาหกรรมที่มีความร้อนบริเวณนั้นสูง
เช่น อุตสาหกรรมปูนซิเมนต์ อุตสาหกรรมแก้วกระจก อุตสาหกรรมกระดาษ อุตสาหกรรมเหล็ก

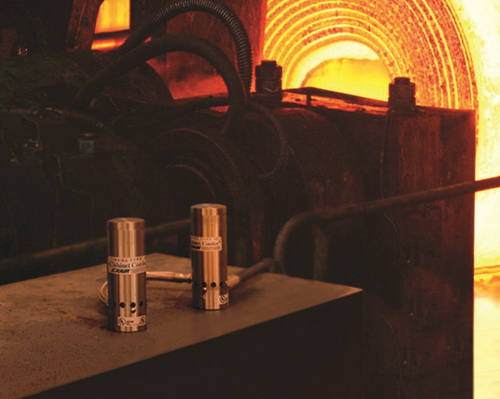

Cabinet Cooler Heat Protection

อุตสาหกรรมที่ต้องเจอกับฝุ่นหรือความชื้นและการกัดกร่อนสูง
เช่น อุตสาหกรรมอาหาร อุตสาหกรรมเคมี

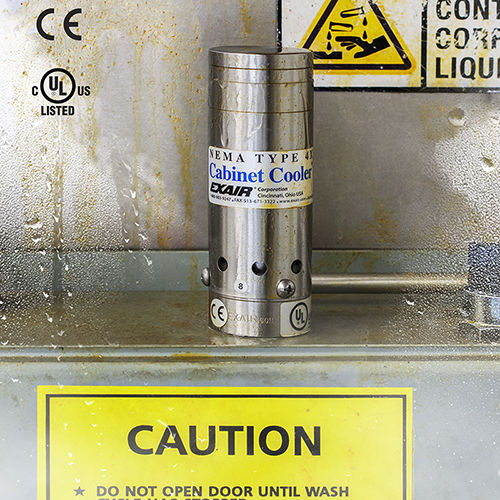

Cabinet Cooler Water Protection

ข้อดีของCABINET COOLER คือ สามารถใช้งานได้หลากหลาย ทั้งในที่แคบ เข้าไปซ่อมบำรุงได้ยาก อันตราย มีความร้อนสูง สามารถติดตั้งได้รวดเร็วง่าย ไม่ต้องซ่อมบำรุง ตลอดอายุการใช้งาน รวมถึงมาตรฐานการป้องกันสูงสุดถึงIP66 NEMA4X International Protection Standard ตามมาตรฐาน IEC 60529 ทำให้มีความปลอดภัยในการใช้งานขั้นสูงสุด อีกทั้งยังตัดปัญหาจุกจิกในการซ่อมบำรุงอุปกรณ์ ลดเรื่องการshut downเครื่องจักรเพื่อมาMaintenance ตามระยะเวลาการMaintenance

Cabinet Cooler Protection

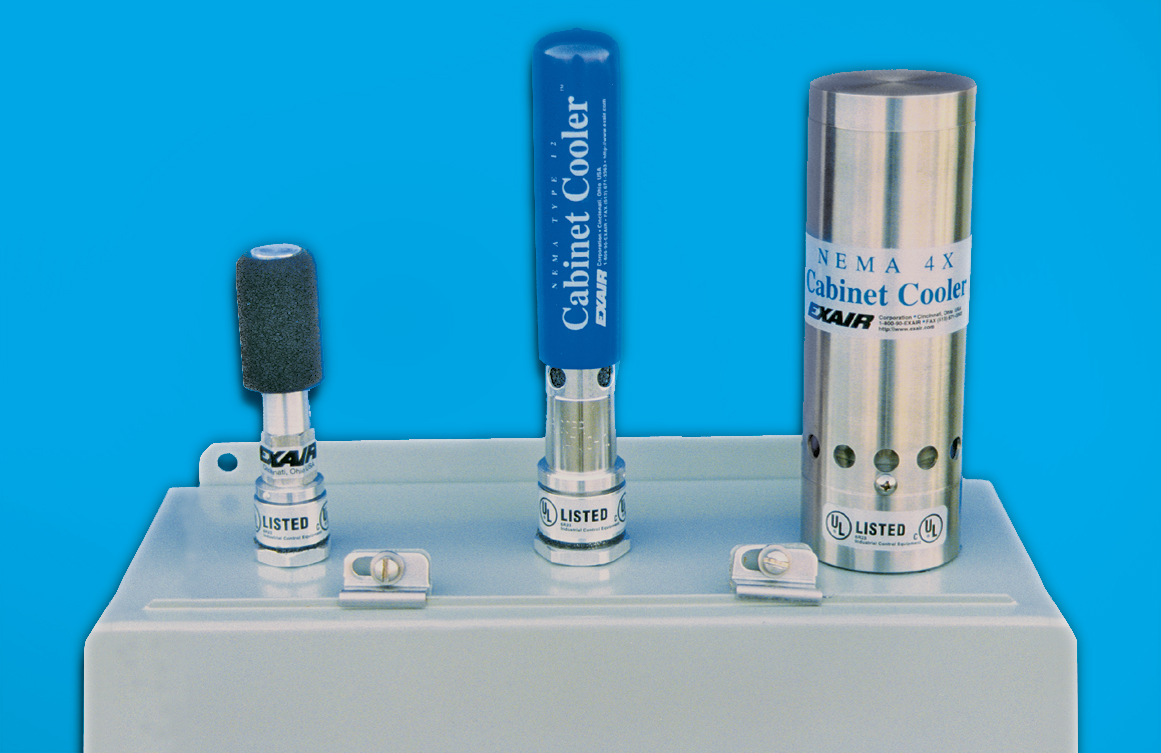

Cabinet Cooler
Cabinet Cooler Installation

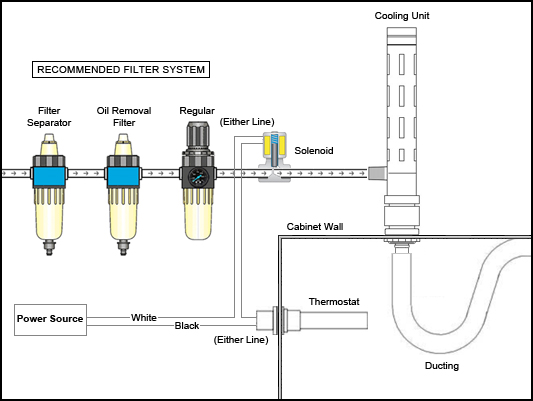

Cabinet Cooler System Specification
MODEL
Capacity
NEMA12
(IP54)
NEMA4
(IP66)
NEMA4X
(IP66)
Btu/hr
Kcal/hr
Dust ,Oil resistant
Splash resistant
Corrosion resistant 316SS
4208
4708
4708SS
550
139
4215
4715
4715SS
1000
252
4225
4725
4725SS
1700
428
4230
4730
4730SS
2000
504
4240
4740
4740SS
2800
706
4250
4750
4750SS
3400
857
4260
4760
4760SS
4000
1007
4270
4770
4770SS
4800
1209
4280
4780
4780SS
5600
1411

***Cooling Capacity at 100 PSIG (6.9BAR) Supply Pressure



ข้อดีของ CABINET COOLER คือ

  • ไม่ก่อให้เกิดสาร CFC จึงไม่ก่อให้เกิด Green house effect ลดโลกร้อน
  • Maintenance Free ไม่ต้องซ่อมบำรุง ทำให้ไม่มีค่าใช้จ่ายในเรื่องของการซ่อมบำรุง
  • เล็กกระทัดรัด น้ำหนักเบา
  • ทนทานด้วยวัสดุสแตนเลส ทนการกัดกร่อน อายุการใช้งานมากกว่า 10 ปี
  • มีมาตรฐานการป้องกันสูงสุดที่IP66 NEMA4X
  • สามารถปรับอุณหภูมิได้
  • ไม่ใช้ไฟฟ้า หรือ ปฏิกิริยาเคมี จึงทำให้ปลอดภัยต่อการใช้งาน
  • ติดตั้งง่าย
  • ราคาถูก

ADVANTAGE OF CABINET COOLER

  • No moving part
  • No electricity and chemical
  • Low cost
  • Maintenance free
  • Non CFC
  • Small
  • Easy and fast install
  • Maintain NEMA12 , 4 and 4X integrity(IP54 and 66)
  • Lightweight
  • Durable-Stainless steel
  • Adjustable temperature
  • Instant cold air



ข้อแตกต่างของระบบทำความเย็นในตู้ควบคุมไฟฟ้าแต่ละระบบ
  CABINET COOLER Refrigerant Panel Air Condition
การติดตั้ง รวดเร็ว ง่าย ติดตั้งยากใช้เวลานาน
IP IP66 (NEMA4X) ไม่มี
Maintenance ไม่ต้องซ่อมบำรุง
ตลอดอายุการใช้งาน

ต้องตรวจสอบตลอด

  • การอุดตันของFilter
  • ระบบน้ำยาแอร์
  • คอมเพสเซอร์แอร์
  • ความสะอาดแผงความเย็น
  • การอุดตันระบบน้ำทิ้ง
ความปลอดภัย ดีเยี่ยม

ต้องตรวจสอบตลอด

  • การรั่วของน้ำยาแอร์
  • สภาพของคอมเพรสเซอร์
  • การอุดตันของFilter
  • ท่อCondensed
รายจ่าย
ในการซ่อมบำรุง
ไส้กรองของชุดกรอง
  • ค่าล้างทำความสะอาด
  • เปลี่ยนคอมเพรสเซอร์
    หลังจาก3ปี
  • เติมน้ำยาทำความเย็น
  • ค่าเสียเวลาหยุดการทำงาน
  • อุปกรณ์ทั่วไปตามอายุ
ข้อจำกัด
หน้างานติดตั้ง
ต้องมีลมอัดจาก
ปั๊มลมAir Compressure
  • ไม่เหมาะกับอุตสาหกรรม ปิโตรเคมี
  • ไม่เหมาะกับหน้างาน ที่มีความร้อนสูง
  • ไม่เหมาะกับหน้างาน พื้นที่แคบ
  • ไม่เหมาะกับหน้างาน ที่มีการสั่นสะเทือนสูง



CABINET COOLER INSTALLATION



คู่มือการติดตั้งCABINET COOLER NEMA4

คู่มือการติดตั้งCABINET COOLER NEMA12
